На заметку мастеру: схема подключения двухклавишного выключателя разными способами

Для чего нужно подключать двойной выключатель на две лампочки

Основная причина использования двойных выключателей – это оптимизация применения электрооборудования, которое подключается к одной цепи. В качестве самого яркого примера оптимизированного контура можно привести стандартную организацию освещения для раздельного санузла. При этом со стороны прихожей происходит установка одного клавишного выключателя. Как результат, управлять освещением в туалете можно с помощью одной клавиши, а в ванной – с помощью другой.

Благодаря такому выключателю появляется возможность одним движением одновременно выполнять два действия – это включение освещения в одной комнате, и выключение света в другой.

Однако устанавливать выключатель общего типа необходимо лишь в случае, когда они находятся рядом. Если же комнаты находятся на расстоянии, то лучше использовать стандартные отдельные установки, чтобы не было путаницы.

И если вы задаетесь вопросом, как подключить двойной выключатель на две лампочки, то помимо схемы подключения, вам необходимо изучить, какие инструменты для этого необходимы, как подготовиться к установке, и как ее непосредственно произвести. Давайте более подробно остановимся на каждом из пунктов.

Как подключать двухклавишные выключатели

Рассмотрим подключение на примере двухсекционного осветительного прибора (схема приведена рисунке 4). Заметим, что это стандартный вариант, который применяется для включения/выключения любых устройств.

Рисунок. 4. Подключение двухсекционной люстры к двойному выключателю

Как видно из рисунка, ноль подается напрямую к источникам освещения, в отличие от фазы, которая коммутируется. При срабатывании контакта «кл1» включается «Л1», соответственно, «кл2» отвечает за работу «Л2» и «Л3». В результате мы можем задать три варианта интенсивности освещения в помещении (горит одна, две или все лампочки).

Обратите внимание, что к входу «1» подводится: фаза, а к выходам две управляющих линии («2» к «Л1» и «3» к группе «Л2» и «Л3»). Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода.

Приведенный на рисунке 4 вариант носит более общий характер. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки (светильника):

Простая схема подключения

Подготовительный этап работы

В процессе подготовки к монтажу электрических коммутационных аппаратов, то есть выключателей, необходимо изучить вопрос строения устройства, его назначения, исполнения и принципа работы. Важно также подготовить весь необходимый инструмент для установки выключателя в бытовых или промышленных условиях.

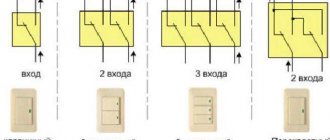

Регулировка числа включенных приборов освещения должна осуществляться с помощью выключателя, который обустроен дополнительным отходящим контактом и отдельной кнопкой для управления. По габаритам он обычно идентичен одноклавишным выключателям, что предусмотрено для большего удобства взаимозаменяемости. Основным отличием является коммутационная начинка.

В устройствах с двумя клавишами имеется рабочая часть с тремя контактами, из которых один является входящим, а два – отходящими. Именно у исходящих контактов присутствует независимое друг от друга управление, осуществляющееся с помощью выключателя.

Устанавливая выключатель, его необходимо расположить так, чтобы отходящие контакты находились сверху. Это является общепринятым стандартом для положения «включения/выключения».

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть установлены фазные провода потребителей, то есть от отдельных ламп отдельных светильников.

Нулевой провод, он же называется рабочим нулем, должен выводиться к потребителям из распределительной коробки, при этом он не должен никак проходить через выключатель.

Для открытой

Для скрытой

Отдельно стоит отметить, что двухклавишные модели выключателей имеют определенные разновидности:

  • модели для установки на саму стену (используются для открытой проводки);
  • модели для внутренней установки на стене (подходят для скрытой проводки).

Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.

Ошибки, которые возникают при подключении выключателя с двумя клавишами

Даже опытные электрики способны выполнить подключение неправильно, и на это могут быть разные причины: усталость, переделывание чужой работы и другие. В любом случае самыми распространёнными ошибками считаются:

Не забывайте изолировать все произведённые соединения

  1. Подключение нулевого (синего) проводника к одному из «фазных» проводников (красный, жёлтый или коричневый). Ноль всегда должен соединяться с нулём непосредственно в распределительном коробе.
  2. Возможно подключение «фазного» питающего проводника на один из отходящих контактов L1 или L2 («1» или «2»), когда необходимо осуществить подсоединение к общему контакту L. В таком случае люстра будет загораться исключительно при одновременном нажатии двух клавиш выключателя, в противном случае освещения не будет.
  3. Вывод к выключателю проводника «ноль» вместо «фазного». В данном случае напряжение всегда будет присутствовать на цоколе лампочки. Соответственно, его почувствовать можно будет при первой замене лампочки.

Неправильное подключение контактов электричества опасно возгоранием
Всегда будьте внимательны при работе с электричеством. В противном случае вы рискуете получить сильный удар током, который вызывает опасные последствия для дальнейшей жизнедеятельности организма. Если у вас остались вопросы по подключению двухклавишных выключателей и расшифровке схем, задавайте их в комментариях. Мы обязательно ответим вам в ближайшее время.

Share Tweet Email Pin

Схемы подключения

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

  • все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
  • любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
  • в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Важные моменты в вопросе, как подключить выключатель с двумя клавишами дома

Согласитесь, выключатель с двумя клавишами — это инженерная разработка, отличающаяся практичностью и простотой использования. Как говорится, из одной точки вы можете управлять сразу несколькими светильниками или лампами в люстре.

Будьте внимательны при монтаже выключателя к электросети — работайте в перчатках, имеющих изоляцию

Собираем инструменты для монтажа выключателя

У каждого мастера в хозяйственном арсенале найдётся стандартный набор инструментов, который необходим для ремонта светильников или электропроводки. В этот саквояж должны быть включены:

  • пассатижи с бокорезом;
  • малярный нож;
  • набор отвёрток;
  • хорошо прорезиненные перчатки;
  • изолента или специальные трубки;
  • самозажимная клемма;
  • винтовой зажим;
  • дрель, кабель (в том случае, если проводка прокидывается впервые).

ВАЖНАЯ ИНФОРМАЦИЯ!

Все инструменты для работы с электричеством обязательно должны иметь прорезиненные ручки, иначе существует риск удара током, если незапланированно случится пробой проводки.

Список материала, задействованного в монтаже выключателя, может расширяться в зависимости от подготовки места

Подготовительные мероприятия, о которых нужно знать

Прежде чем приступить к установке двухклавишного выключателя и подключению его к освещению, идеально ознакомиться с техникой безопасности по данному виду работу. К сожалению, многие игнорируют этот факт, поэтому мы решили ограничиться крайне важными моментами:

  1. Не забываем обесточить помещение. Без этой манипуляции приступать к подсоединению регулятора освещения крайне опасно.
  2. Определяем, какой из проводников кабеля является фазой, какой − нулём. Разобраться с этим поможет специальная индикаторная отвёртка. При касании фазы на ней загорается лампочка.
  3. Подготовим весь изоляционный материал. Это могут быть силиконовые или резиновые трубочки, изолента и другие материалы, препятствующие пробою высокого потенциала.

Изоляционный слой на жилах может быть ошибочным, поэтому проводите проверку напряжения амперметром или индикатором
